產品研發

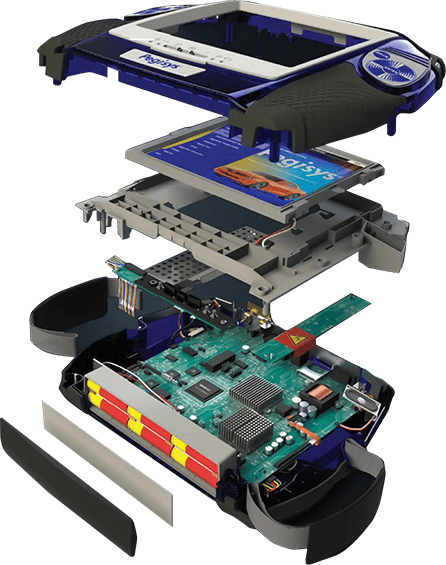

昱櫟技術工業設計團隊可將客戶樸素的需求轉化并幫助他們實現同行業競品的差異與創新
我們在設計過程中通過專業美學、材料學、機械學等學科知識和標準，同時會充分考慮到可量化、標準化、產品化以及追求極致的性價比與客戶體驗
每年300多款的PCB設計經驗，SI、PI、EMC、PCB、DFM專業分工，人均數百款PCB設計從業經驗，
成熟模塊規則重用，縮短交期，可提供多人并行7x24的服務，布局、布線、高速、熱設計、結構等Check List嚴格的質量體系
以及自查機制，規范的、嚴格把關的互查制度完善的DFM審查流程
22 層
Max 層數
2.8 萬
Max 器件PIN數
56 粒
Max BGA數
24 GHz
Max 設計頻率
50 A
Max 負載電流
開發平臺：Keil uVision5，Visual Studio Code, IAR Embedded WorkbenchSTM32CubeIDE
操作系統：Linux，F(xiàn)reeRTOS ，μC/OS-III，LiteOS
通訊協議：TCP，UDP，HTTP，MQTT，MQTTS
國產平臺：鴻蒙化技術銜接，國產化平臺轉移
通過專用工具和軟件系統快速查找您的器件、識別外部元件并進行元件或系統級仿真，所有這些只需幾分鐘即可完成，助您加快產品上市速度，幫助您預測設計的行為，無需實際焊接電路板。

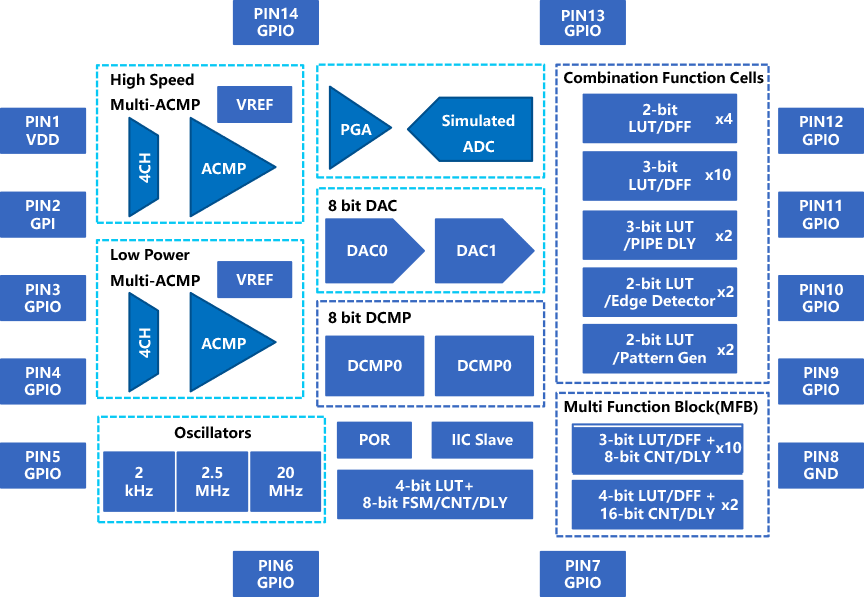

在單個芯片里面集成多種功能器件的IP，通過現場重構方式，任意配置各器件的參數，并實現器件間的任意互聯，并以極高的可靠性實現各種功能電路的技術
模擬器件的“CPLD”
個性化功能生成器
零散功能整合者
所見即所得的小型SOC
超低功耗的模擬前端
軟件硬件化，穩定可靠
節省開發時間和生產成本
獨有設計，無法破解，超強保密
始終致力于通過提供價值驅動、模式創新和高質量的產品定制化服務
與國際大廠芯片公司前期合作，前瞻性技術洞察，學習并迅速掌握應用，新發布新技術；快速實現，設計輸出保證產品處于前沿領先狀態
面對地緣政治對全球科技創新的影響，響應國家整體戰略規劃，解決卡脖子問題，積極支持和推動國產化的要求與需求。從源頭設計注入正向研發思維模式，提高自主知識產權可控。
